负电压线性稳压器

来源:大半导体产业网    2021-01-19
不同的电导体之间有不同的电位。我们所说的负电压是指一个电压低于系统的地电位。本文论证了特殊的负线性稳压器在转换负电压或滤波负电压时的重要地位。

作者:Frederik Dostal

什么是负电压?说到电压,一切都是相对的。不同的电导体之间有不同的电位。这意味着一个电压可以高于另一个电压。这种情况下一般不会使用“负电压”的描述。我们所说的负电压是指一个电压低于系统的地电位。图1是一个3.3V电源电压和0V系统地电位的示例。在这个系统中,需要测量和记录传感器的信号。这些信号可能在+2.5V和–2.5V之间。

为了检测这些信号,我们采用+3.3V的正电源电压和–3.3V的负电源电压的运算放大器。且系统中已经提供+3.3V正电压。对于所需的–3.3V负电压,可以利用系统的–5V来产生。该电压轨可能来自基于变压器的电源,通常该电压是没有经过精确调节的。为了精准生成–3.3V,我们需要使用线性稳压器。

市场上有众多适用于正电压的线性稳压器可供选择。在需要转换负电压的应用中,是否可以使用这种正线性稳压器?

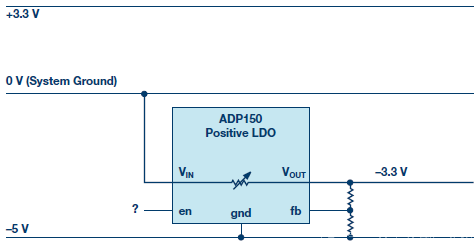

图1显示了用于这种应用中的正线性稳压器。图中的可调电阻代表线性稳压器的调整元件。对于这种线性稳压器IC来说,VIN、VOUT和GND连接器之间的电压关系是完全相同的,就像在正电压应用中一样。然而,在这种环境中使用正线性稳压器有几个缺点。该电路将使用电阻分压器来调节基于–5V电压轨的输出电压,而不是基于0V电压轨、系统地。这会导致–5V电压轨上的干扰和噪声直接耦合到产生的–3.3V轨上。此外,稳压精度也相当差。当–5V电源电压精度只有±10%时,这个不精确度也会耦合到–3.3V产生的输出电压上。

在这种情况下使用正线性稳压器的第二个缺点是线性稳压器设备的I/O引脚(例如使能引脚)将以–5V为参考。如果需要监控不同电压的上电序列,则可能需要电平转换。


图1.产生负电压的正线性稳压器。

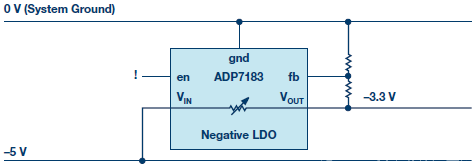

图2所示的是相同系统,但是使用了专为降压负电压设计的线性稳压器。
这些IC被称为负线性稳压器。ADI公司的新型ADP7183负线性稳压器专为最低噪声、最高电源抑制比(PSRR)而设计。这使得该器件非常适合对电源噪声敏感节点的滤波应用。


图2.产生负电压的负线性稳压器。

如果使用如图2所示的负线性稳压器,则产生的–3.3V是相对于0V地电压进行稳压。这将产生非常低的噪声和精确的输出电压。此外,I/O引脚以0V的系统地为参考,可以省去电平转换。

这样一来,特殊的负线性稳压器在转换负电压或滤波负电压时就显得尤为重要。市场上的负线性稳压器通常供应有限。ADP7183(300 mA)和ADP7185(500 mA)等新产品为设计人员提供了更多可用的产品系列。
