展位号:T3-3308

Adama钻石导电探针使用寿命最长
·高分辨率，针尖有 10nm 及 5nm以下两种；
·具导电性，可用于C-AFM、SCM、KPFM、EFM...等模式；
·广泛应用于 半导体厂、LED厂、PCB、IC设计封装、镜头厂、生物科技等多方面领域；

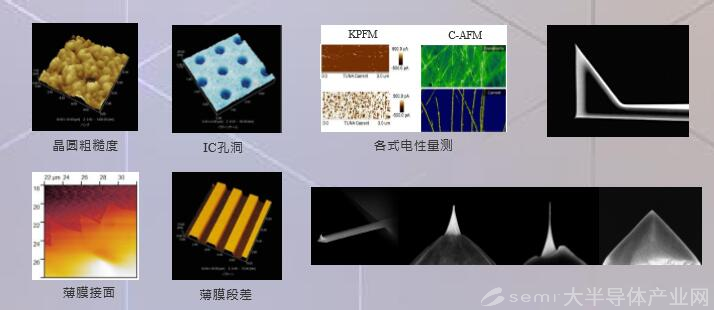

·可达到 形貌、粗糙度、电性、力学性质...等多面向量测；
1)AFM(原子力显微镜): 检测量测样品表面形貌、粗糙度及表面3D成像。
2)SCM: 经由导电探针取微分电容讯号转为二维掺杂分布影像。
3)C-AFM: 导电探针在针尖或样品上施予电压，以取得样品表面电流强度信息。
