近日，台积电举办 2026 年中国技术论坛，披露未来数年先进制程、3D 封装、硅光、车规工艺、绿色制造等技术发展规划。台积电预计受 AI 与高性能计算需求拉动，全球半导体市场规模将在 2026 年突破 1 万亿美元，2030 年进一步攀升至 1.5 万亿美元，人工智能产业正式成为行业增长核心引擎。
当前 AI 产业正从生成式 AI、代理式 AI 加速向物理 AI 演进，算力、能效需求持续爆发，直接带动上游半导体需求激增。高性能计算与 AI 相关芯片合计占据半导体市场 55% 份额，智能手机占比约 20%，汽车、物联网产业各占 10%。随着 AI 从训练阶段（即模型学习阶段）走向广泛应用，推理（即利用训练好的 AI 进行预测或生成内容）的重要性日益提升。AI 所产生的大语言模型处理文本词元 (token)，例如句子中的词语或图片中的像素等，能够提升生产力并创造更多价值，进而推动对 AI 系统的进一步投资。这一正向循环将促进市场持续增加对支撑 AI 发展的半导体产品的需求。
2 纳米家族工艺批量落地，CFET、纳米片开启下一代微缩路线
台积电公布2nm 家族工艺的生产情况：N2 已于 2025 年第四季度进入量产；N2P 则按计划于 2026 年下半年投入量产；搭载超级电轨的 A16 预计于 2026 年下半年生产就绪。超高性能三层金属 - 绝缘体 - 金属 (ultra-high performance 3-plate metal-insulator-metal,UHP3MIM) 电容密度超过 500fF/μm²，将提升 AI/HPC 产品的电源完整性。

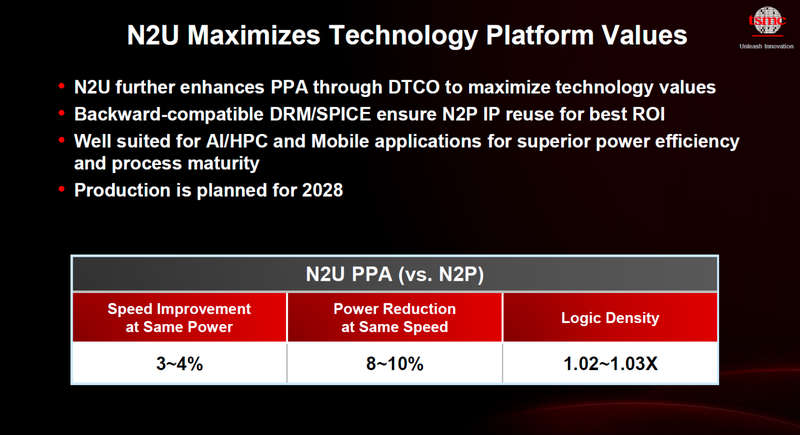

优化版 N2X、N2U 将分别于 2027 年、2028 年量产。其中面向 AI 与手机场景的 N2U 对比 N2P 实现 3%-4% 运算提速、8%-10% 功耗下降，逻辑密度提升 3%。
在超越 2nm 的下一代晶体管架构上，台积电完成多项关键技术验证。行业晶体管技术历经平面、FinFET，目前正进一步迈向纳米片结构。在纳米片之后，垂直堆叠的 nFET 与 pFET，即互补场效应晶体管技术 (CFET)，有望成为未来的微缩候选方案。近期，台积电展示了全球最小的可运行 6T SRAM 存储单元，相比采用相近设计规则的传统纳米片设计，其占用面积 (footprints) 缩小约 30%。此外，台积电还展示了包含约 1,000 个晶体管的 CFET 环形振荡器 (ring oscillators)。
3DFabric 全栈封装技术持续迭代，CoWoS、SoW、SoIC 全面支撑超大算力集成
为匹配 AI 大模型海量 HBM 内存集成需求，台积电 3DFabric® 先进封装技术开启持续扩容周期。

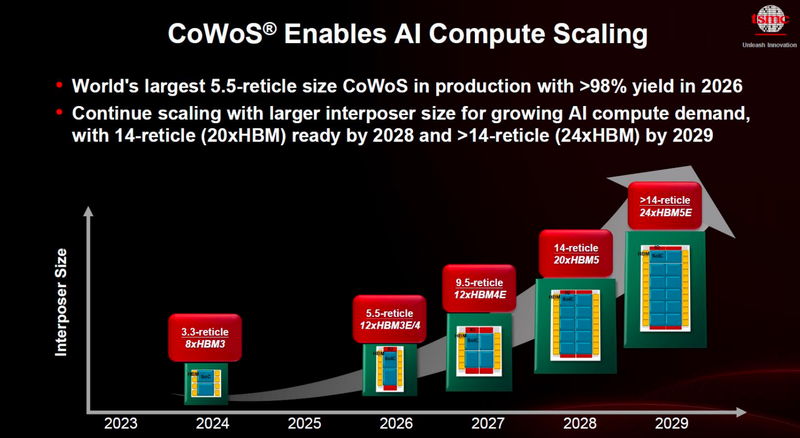

主力 AI 封装方案 CoWoS 今年实现 5.5 倍光罩尺寸产品量产，良率突破 98%。按照规划，2028 年将推出支持 20 颗 HBM 的 14 倍光罩规格产品；2029 年更大尺寸版本可集成 24 颗 HBM，持续满足超大规模 AI 训练芯片封装需求。

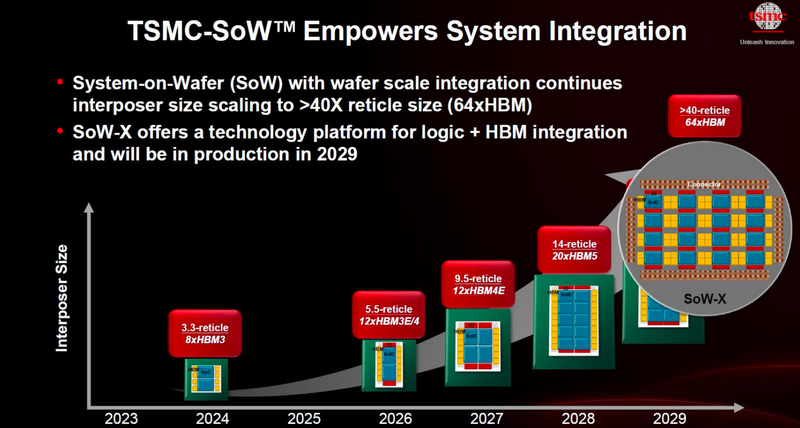

全新晶圆级整合技术 TSMC-SoW™可实现逻辑芯片与 HBM 一体化集成，中介层尺寸最高拓展至 40 倍光罩，单系统最多整合 64 颗 HBM、16 颗运算芯片。其中用于逻辑晶粒整合的 SoW-P 自 2024 年量产，兼顾逻辑与显存集成的 SoW-X 预计 2029 年技术就绪。

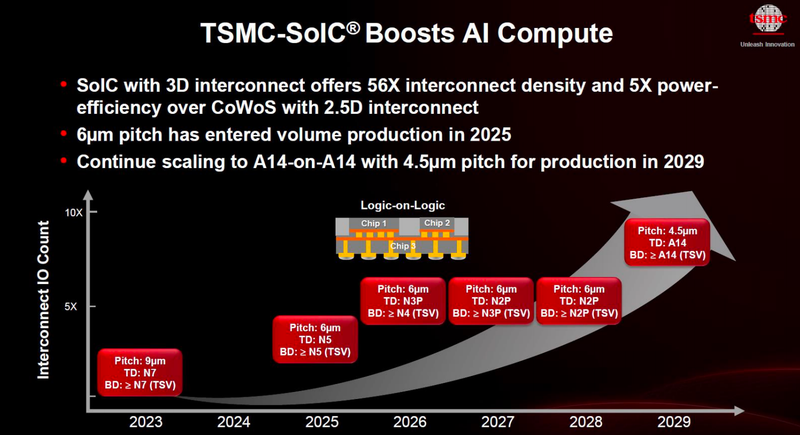

3D 堆叠 SoIC 技术相较传统 2.5D 封装实现跨越式提升，互连密度提升 56 倍、功耗效率提升 5 倍。制程键合间距持续缩小：9μm N7 堆叠 2023 年量产，6μm 版本 2025 年投产；2028 年落地 6μm N2 堆叠工艺，2029 年推出 4.5μm A14 超精细键合方案。
面向共封装光学（CPO）高速互联需求，台积电推出 COUPE 紧凑型通用光子引擎。搭载该技术的基板方案可提升 4 倍功耗效率、延迟降低 90%；中介层集成方案性能再升级，功耗效率提升 10 倍、延迟削减 95%。全球首款 200Gbps 微环调制器 2026 年实现量产，产品误码率低于 1E-08；远期将拓展 400Gbps 调制器、多波长、多列光纤阵列，目标 2030 年达成 4Tbps/mm 超高带宽密度。
车规、射频、存储、显示特殊工艺多点突破，覆盖全终端应用
台积电同步公布多元化特色工艺技术进展，覆盖自动驾驶、智能终端、存储、AR 显示等赛道。
汽车制程方面，N3A 作为当前最先进车规逻辑工艺已于 2025 年第四季度完成认证，超 10 款车型完成设计定案；适配自动驾驶与物理 AI 的 N2P 车用设计套件正式开放；首款纳米片车规工艺 N2A 预计 2028 年一季度完成认证。
射频领域，N4CRF 成为业界顶尖 RF CMOS 工艺，对标前代 N6 RF+，芯片功耗降低 39%、面积缩小 33%，适配智能手机、AI 智能眼镜射频芯片，配套低电压、高增益、低噪声全新器件单元。
非易失存储技术持续向 MRAM、RRAM 迭代，工艺节点推进至 12nm：28/22nm RRAM 已通过车规Grade-1 认证，12nm 车规 RRAM、12nm MRAM 将在 2026 年底分别进行推出和技术准备；22nm MRAM 实现量产，16nm 版本进入客户定案。
针对折叠屏、AR 近眼显示，台积电推出专属 FinFET 高压平台 N16HV，相较 28nm 工艺芯片面积缩减 40%、功耗下降 20%，大幅优化新一代穿戴显示设备性能。
加速扩产匹配 AI 需求，加码绿色制造布局长期可持续发展
面对 AI 芯片爆发式需求，台积电开启高强度产能扩建计划。2026 至 2028 年 N2/A16 先进工艺产能年复合增速达 70%；2022 至 2027 年 N3、N5 成熟先进制程产能年增 25%； N2 首年晶圆产出量较 N3 同期高出 45%。CoWoS、SoIC 先进封装产能 2022 至 2027 年年复合增速超 80%。
台积电建厂节奏全面提速，2017 至 2024 年平均每年新建 4 座晶圆厂，2026 年规划新建 9 座厂区。台积电同时明确，将持续为中国大陆市场稳定供应 16nm、28nm 成熟制程产能，支撑本地多领域产业创新。
绿色低碳制造成为长期战略。台积电承诺遵循科学碳目标，2050 年实现全公司净零排放，2025 年已完成 380 万吨二氧化碳当量减排；资源循环目标 2030 年厂内回收率达 70%，2025 年已实现 33% 回收利用率；水资源管理方面计划 2040 年达成 100% 水资源正效益，2025 年再生水利用率达 18%。
