据复旦大学官微消息，近日，复旦大学纤维电子材料与器件研究院、高分子科学系、先进材料实验室、聚合物分子工程全国重点实验室彭慧胜、陈培宁团队突破传统芯片硅基研究范式，率先提出并制备“纤维芯片”，在弹性的高分子纤维内实现大规模集成电路，成功将供电、传感、显示、信号处理等多功能集成于一根纤维之内，为纤维电子系统开辟全新的集成路径。

该成果于1月22日以《基于多层旋叠架构的纤维集成电路》（“Fibre integrated circuits by multilayered spiral architecture”）为题发表于《自然》（Nature）期刊，有望为脑机接口、电子织物、虚拟现实等新兴产业提供强有力的技术支撑。

据介绍，团队跳出“仅利用纤维表面”的惯性思维，提出多层旋叠架构的设计思路，即在纤维内部构建多层集成电路，形成螺旋式旋叠结构，从而最大化地利用纤维内部空间。论文共同一作、先进材料实验室博士研究生王臻形容道：“我们借鉴‘卷寿司’的方法，先在弹性高分子表面完成高精度微纳加工，再把它‘卷’成纤维形态，形成多层旋叠架构。”

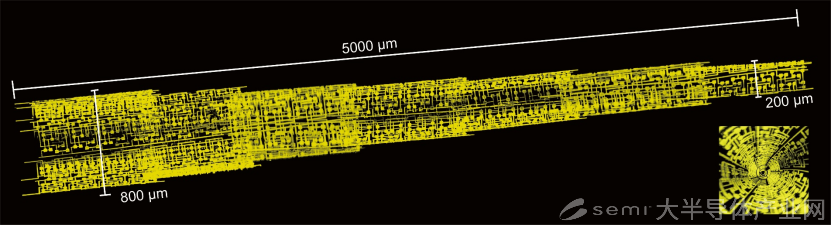

“纤维芯片”显示多层旋叠架构的三维重构荧光标记照片（图源：复旦大学）

团队先后攻克了高分子表面平整化、耐溶剂侵蚀、形变下电路稳定等多个技术难题。这款“纤维芯片”不仅保持了纤维柔软、可编织的本征特性，更实现了电阻、电容、二极管、晶体管等电子元件的高精度互连，光刻精度达到了实验室级光刻机最高水平。这意味着，基于“纤维芯片”，未来可将发光、传感等模块直接集成在一根纤维上，形成无需外接设备的全闭环系统，甚至实现自供能。

陈培宁称，团队通过研制原型装置，建立了标准化制备路线，初步实现“纤维芯片”的实验室级规模化制备。制备出的“纤维芯片”可承受1毫米半径弯曲、20%拉伸形变，水洗、卡车碾压后性能依然稳定。通过晶体管与电容、电阻等电子元件高效互连，“纤维芯片”可实现数字、模拟电路运算等功能，集成有机电化学晶体管后，还可完成神经计算任务。

实验推算显示，按照目前实验室级1微米的光刻加工精度，长度为1毫米的“纤维芯片”可集成数万个晶体管，其信息处理能力可与一些医疗植入式芯片相当。若“纤维芯片”长度扩展至1米，其集成晶体管数量有望提升至百万级别，达到与经典计算机中央处理器相当的集成水平。
