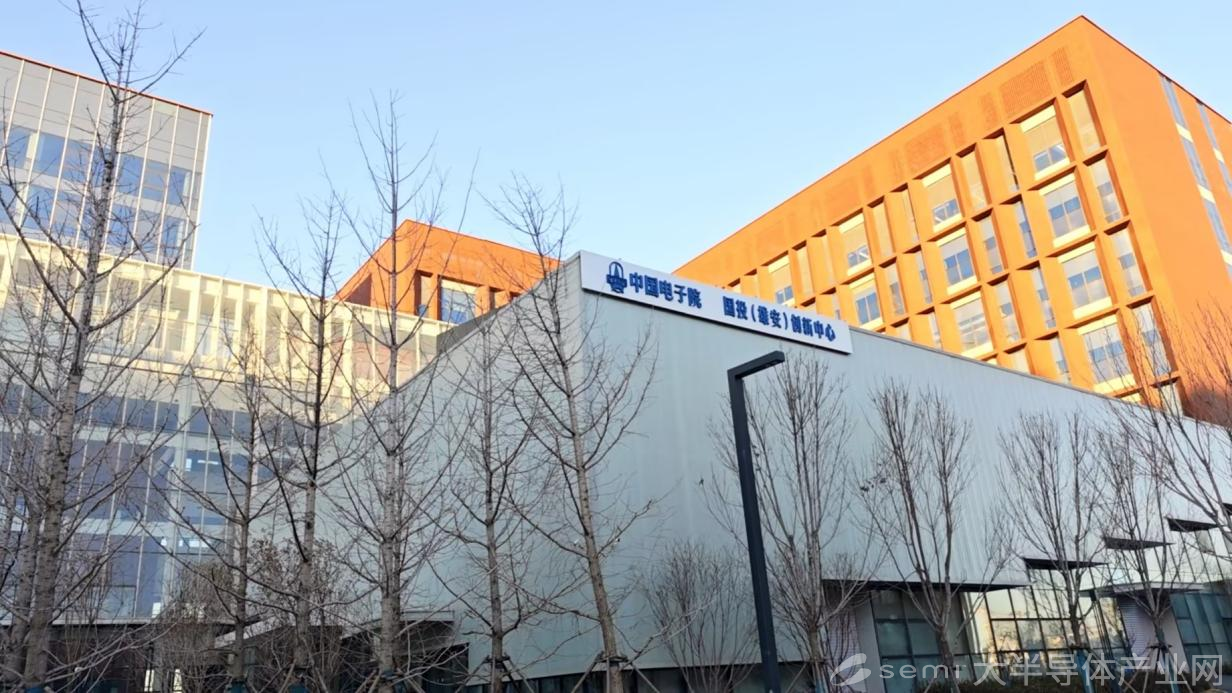

当今世界，半导体芯片产业已成为大国科技竞争的核心战场，先进制程工艺对生产环境的要求日趋严苛。与此同时，卫星互联网作为新一代信息基础设施的战略支撑，高分辨率遥感卫星和低轨互联网卫星批量快速组网是国家安全的重大需求。在这两大国家级战略需求的牵引下，对纳米级微振动环境的精确控制与评估能力，成为制约产业发展的关键瓶颈之一。正是在这一时代背景下，中国电子工程设计院股份有限公司（以下简称"中国电子院"）依托其在微振动环境控制领域数十年积累的长期科研及工程化经验，在河北雄安新区建设完成了世界首个纳米级微振动实验室，标志着我国在该领域实现了从工程实践到基础实验能力的重大跨越。

战略需求驱动，应运而生

半导体芯片的制造是人类工业制造精度的极限体现。以极紫外光刻机为代表的尖端设备，其工作精度已进入个位数纳米量级，任何来自外部环境的微小振动——哪怕是远处公路上行驶的车辆、地下管线中流动的水流，甚至数百米外空调机组的运转——都可能对光刻成像质量产生不可逆的干扰。因此，半导体制造工厂对厂房微振动水平的控制等级极为严格，相关设备在投入产线之前，必须经过严谨的微振动环境适应性评估与验证。

在航天领域，高分辨率遥感卫星对成像品质有着极端苛刻的要求。卫星在轨运行期间，星上飞轮、太阳帆板驱动机构等运动部件产生的微振动，会直接传递至光学载荷，导致成像模糊与几何畸变。低轨互联网卫星星座的快速组网同样面临类似挑战——大批量卫星在研制阶段需要进行充分的地面微振动环境模拟实验，以确保入轨后的性能稳定性与可靠性。然而长期以来，国内缺乏具备足够尺寸和精度的微振动实验平台，相关领域的实验手段几乎处于空白状态，严重制约了产业技术的自主迭代与升级。

雄安纳米级微振动实验室的建成，正是为了填补这一关键空白。

全球之最，技术领先

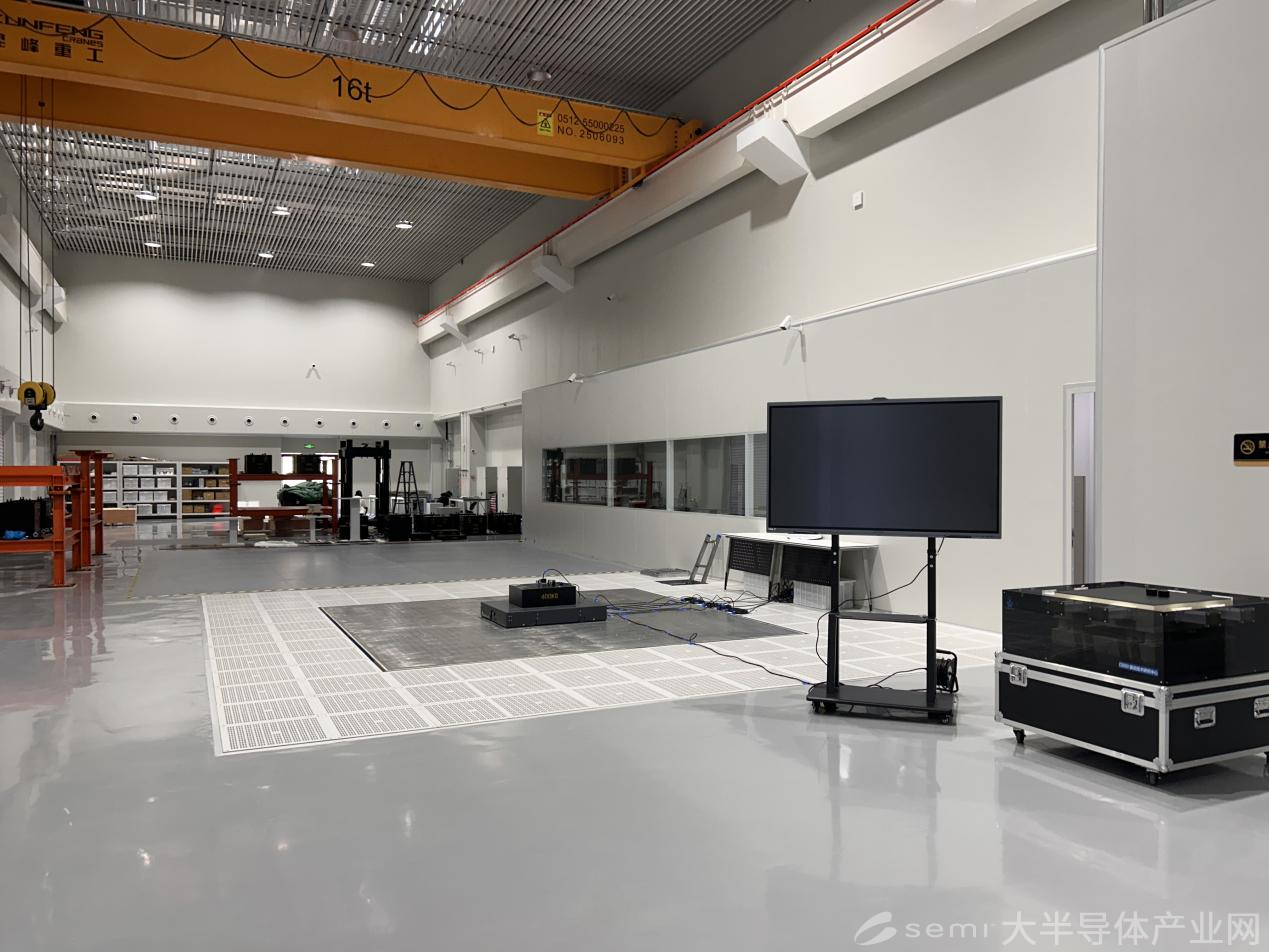

该实验室的核心装置是一台全球尺寸最大、精度最高的微振动实验台。实验台平面尺寸达到4米×4米，台体自重约50吨，设计承载能力高达20吨，能够满足大型半导体设备整机及卫星全尺寸载荷的上台测试需求，这在全球范围内尚属首次。

在隔振技术方面，实验台采用了空气弹簧主动隔振系统，能够高效隔离来自周围地基及建筑结构的环境振动干扰。经实测验证，该系统可将环境振动降低两到三个VC等级，从而在实验台面上营造出极为纯净的微振动环境。在激振技术方面，实验台配备了高精度直线电机作动器，可在0.5Hz至100Hz的宽频率范围内，实现0.001 Gal至5 Gal的加速度精密输出。这一指标意味着实验台可以模拟极其微弱的背景环境振动，覆盖了电子信息与航天应用中关注的全部频段和幅值区间。

在实验模式上，该振动台具备丰富的波形模拟能力：可进行正弦波、随机波和扫频波在单个方向上的精确模拟以及三个方向上的同步模拟。这意味着实验台既能开展针对特定频率成分的精细化分析，也能还原复杂真实环境下多自由度耦合的随机振动场景，为科研人员提供了高度灵活、贴近实际工况的实验条件。

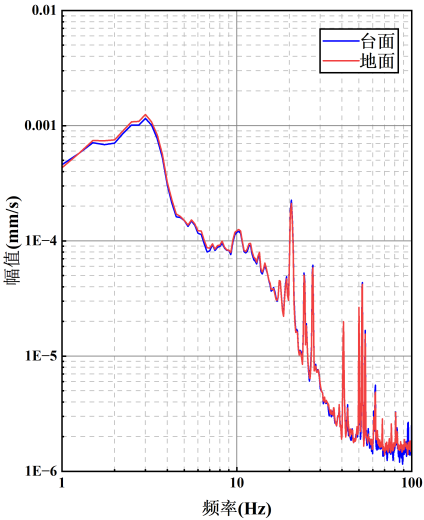

微振动实验台复现地面实时振动响应图

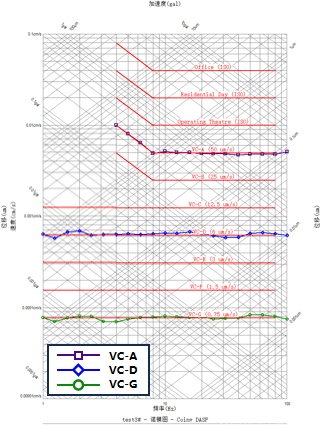

微振动实验台复现VC标准曲线图

填补空白，赋能未来

雄安纳米级微振动实验室的建成投用，为多个战略性产业领域开辟了全新的实验验证通道。在半导体领域，该实验室能够为光刻机、刻蚀机、量测设备等核心生产装备提供标准化的微振动环境评估服务，帮助设备厂商在研发阶段即可精确掌握产品的振动敏感特性，优化结构设计与隔振方案，从而加速国产半导体设备的成熟与量产进程。在航天领域，实验室可为高分辨率遥感卫星提供地面微振动环境模拟，复现星上微振动源对光学载荷的影响机理，同时为低轨互联网卫星星座的批量化研制提供高效的地面验证平台，有力支撑卫星快速组网的国家安全需要。

更为重要的是，该实验室的建成彰显了中国电子院在微振动环境控制这一高精尖交叉领域的深厚技术底蕴与持续创新能力。从服务国家重大工程的洁净厂房设计，到建设世界级的微振动实验平台，中国电子院始终以国家战略需求为导向，以工程化能力为根基，不断拓展技术边界。雄安纳米级微振动实验室不仅是一座实验设施，更是我国在精密制造与空间探测基础能力建设道路上的一座里程碑，必将为推动半导体产业自主可控和航天强国战略的实现贡献深远力量。
