大联大诠鼎集团推出基于Qualcomm产品的2.1CH音源扩大机解决方案

来源:大半导体产业网    2021-09-02
大联大控股旗下诠鼎推出基于高通QCS400家族的2.1CH音源扩大机解决方案,可进一步提升大众的听觉体验。

92日,大联大控股宣布,其旗下诠鼎推出基于高通(QualcommQCS400家族的2.1CH音源扩大机解决方案。

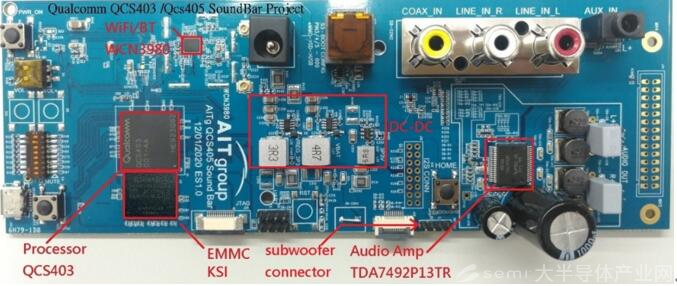

图示1-大联大诠鼎基于Qualcomm产品的2.1CH音源扩大机解决方案的展示板图

由于电子信息技术的不断迭代升级,人们对于电子设备的音频效果要求也逐步提高。而音频放大机作为一款能够提升电子产品音频质量的设备,也具有极大的发展空间。大联大诠鼎基于QCS400家族推出的2.1CH音源扩大机解决方案,该方案针对智能音箱(Smart Audio)、智能长条音响(Smart Soundbar)、智能助理(Smart Assistant)、家庭中枢(Home Hub)、视听装置接收器(AV Receiver)等应用产品,可进一步提升大众的听觉体验。

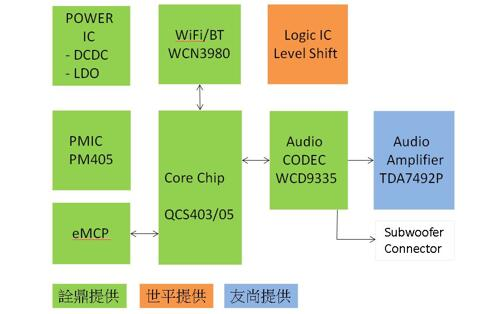

图示2-大联大诠鼎基于Qualcomm产品的2.1CH音源扩大机解决方案的方块图

QCS400家族均为单芯片架构,不仅集成了Qualcomm的高性能处理器、人工智能引擎、连接、多项先进的音频和视觉显示功能,还进行了低功耗优化。与前代SoC系列相比,QCS400 SoC系列能够通过更快、更智能的语音UI为智能音箱用户带来更强大的语音助理体验,即使在嘈杂环境中,用户也能有良好的体验。

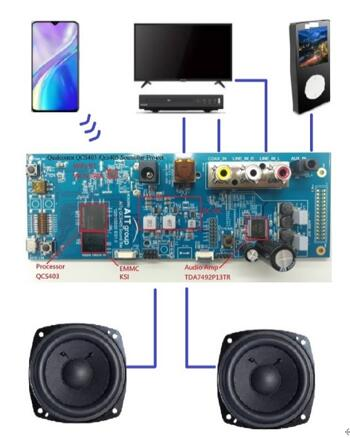

图示3-大联大诠鼎基于Qualcomm产品的2.1CH音源扩大机解决方案的场景应用图

核心技术优势:

· QCS400家族系列高度整合,提供成本效益;

· QCS400家族系列提供整体功耗效益;

· QCS400系列pin to pin,有高,中,低系列,符合各位阶市场;

· 可提供的文件列表:

Ø   应用主板的电路图(VersionOrCAD16.5);

Ø   6PCB layout档(VersionPADS9.3);

Ø   PCB 叠构;

Ø   使用的零件列表;

Ø   零件资料;

Ø   以上资料均需透过业务/PM认可及完备手续。

方案规格:

· 音源输入:

Ø   AUX X1

Ø   RCA X1

Ø   SPDIF-RCA X1

Ø   SPDIF-Optical X1optional);

Ø   Bluetooth5.0 X1

· IEEE802.11 a/b/g/n/ac X1

· Dual Channel 6~10W输出;

· One Channel Subwoofer输出;

· 4DMIC界面;

· 1I2S界面,最多8data Line

· 1USB2.0

· 2UART

Ÿ   线路预留:

Ø   USB2.0 X1

Ø   USB3.0 X1

Ø   SDIO X1

Ø   HDMI X1

Ø   ARC X1
