东芝支持功能安全的车载无刷电机预驱IC的样品出货即将开始
2021-09-29 01:09:26 来源:汽车电子应用网

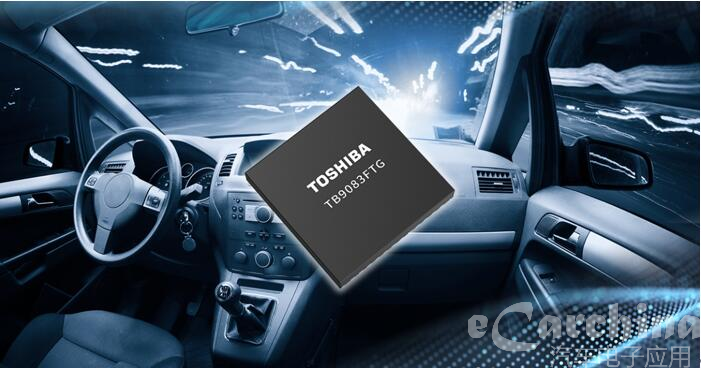

东芝已开始供应“TB9083FTG”的测试样品,这是一种面向汽车应用的预驱IC(其中包括电动转向助力系统和电气制动器使用的无刷电机)。

928东芝电子元件及存储装置株式会社(“东芝”)宣布,已开始供应“TB9083FTG”的测试样品,这是一种面向汽车应用的预驱IC(其中包括电动转向助力系统和电气制动器使用的无刷电机)。

东芝将在20221月提供最终样品,并将在202212月开始量产。

TB9083FTG是一种3相预驱IC,能够控制和驱动用于驱动3相直流无刷电机的外置N沟道功率MOSFET。该产品支持ASIL-D[1]功能安全规范[2]且符合ISO 26262标准第二版的要求,适用于高安全级别的汽车系统。

这种新型IC内置三通道预驱,用于控制和驱动电机与电源的安全继电器。这样可以消除对外部组件的需要,有助于减少部件数量。

TB9083FTG采用P-VQFN48-0707-0.50-005小型封装(7.0mmÍ7.0mm(典型值)),具备可焊锡侧翼[3]结构。由于对冗余设计的需要限制了电子控制单元的占板面积,因此采用这种小型封装有助于减小总贴装面积。

Ø  应用:

汽车设备

-     电动转向助力系统、电动制动器、各类型的泵机等

Ø  特性:

支持功能安全

-     根据ISO 26262第二版的要求开发

-     安全手册和安全分析报告

-     内置功能冗余、ABIST[4]LBIST[5]

-     带有CRC[6]校验功能的SPI[7]接口

3相预驱

-     能够控制并驱动3相功率MOSFETN沟道Í6个)

-     PWM斩波频率最高可设置为20KHz

用于安全继电器内置三通道预驱

-     不仅能为电机每相控制/驱动三个继电器;同时也能单通道控制/驱动电机的全部三个继电器及另外两个通道控制/驱动电源继电器。

内置用于电机电流检测的放大器

-     用于放大3相分流电阻上产生的电压,提供6种增益控制

小型封装

-     小型表面贴装可焊锡侧翼结构,配备裸焊盘(E-padP-VQFN48-0707-0.50-005封装[8]

Ø  主要规格:

器件型号

TB9083FTG

支持的电机类型

3相直流无刷电机

主要功能

SPI通信、电流检测放大器

驱动安全继电器的三通道预驱、外部MOSFET VGS钳位功能

自诊断功能

ABISTLBIST

错误检测

欠压检测、过压检测、

外部MOSFET VGSVDS检测、

过热检测

工作电压范围

VB4.5V28V

VCC3.0V5.5V

外部电源

双电源(VBVCC

工作温度

Ta-40℃至150

Tj-40℃至175

封装

名称

P-VQFN48-0707-0.50-005

尺寸典型值(mm

7.0Í7.0

可靠性

即将通过AEC-Q100认证

最终样品供应

20221

量产

202212

注:

[1] ASIL(汽车安全完整性等级):ISO 26262功能安全标准中要求最严格的汽车安全等级。

[2] 以最大限度降低系统失效造成的风险为目的的功能安全标准。ISO 26262认证的目的是确认一家公司为汽车应用的电气电子(E/E)系统生产的产品或生产此类产品的工艺流程符合ISO 26262标准的严格规定,同时为第三方提供独立评估潜在供应商能力的手段。

[3] 封装的侧出线形状。

[4] ABIST(模拟内置自测)

[5] LBIST(逻辑内置自测)

[6] SPI(串行外围设备接口)

[7] CRC(循环冗余校验)

[8] E-pad(裸焊盘):封装背侧的金属框架
